Componentes principales de la arquitectura de Jenkins

Arquitectura Jenkins

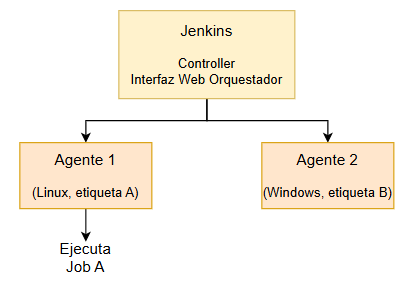

En Jenkins, el concepto de controller y agent se refiere a una arquitectura distribuida diseñada para escalar y ejecutar trabajos de integración continua de forma eficiente.

🔹 ¿Qué es el Controller?

Es el nodo principal en Jenkins. Sus responsabilidades incluyen:

Ejecutar la interfaz de usuario web.
Servir como orquestador de los trabajos.
Gestionar la configuración de Jenkins.
Almacenar los logs, artefactos, y configuración global.
Asignar tareas a los esclavos (agentes), si están configurados.
También puede ejecutar jobs si no hay esclavos disponibles (aunque no es lo ideal en ambientes grandes).

🔹 ¿Qué es un Agent?

Es un nodo de trabajo que ejecuta las tareas que le asigna el maestro. Sus características:

Puede estar en la misma red o en otra ubicación (incluso en la nube).
Se conecta al maestro a través de SSH, JNLP, Docker, etc.
Puede estar configurado para ejecutar ciertos tipos de proyectos o tener ciertas etiquetas.
Ideal para distribuir la carga de trabajo, ejecutar jobs en diferentes entornos, sistemas operativos, configuraciones, etc.

🔹 ¿Por qué usar agentes?

Escalabilidad: puedes añadir más agentes según crece tu número de builds.
Aislamiento: puedes tener agentes dedicados para pruebas, builds en Linux, Windows, Mac, etc.
Seguridad: proteges el nodo maestro de ejecuciones potencialmente inseguras.

🔹 ¿Qué es un Nodo en Jenkins?

Un nodo es cualquier máquina física o virtual que Jenkins puede usar para ejecutar trabajos. Incluye:

✅ El nodo maestro (ahora llamado controller).
✅ Los nodos agentes (antes esclavos), conectados al maestro para ejecutar trabajos.

En resumen, todos los controladores y agentes son nodos.

🔹 ¿Qué es un Ejecutor (Executor)?

Un ejecutor es como un "slot" o hilo de ejecución dentro de un nodo, que permite ejecutar un trabajo a la vez.

Cada nodo puede tener uno o más ejecutores.
Si un nodo tiene 2 ejecutores, puede ejecutar 2 jobs al mismo tiempo.
Si se envían más trabajos que ejecutores disponibles, los trabajos adicionales esperan en cola.

🔹 Jobs (Proyectos o Tareas)

Un job es una tarea que Jenkins ejecuta. Puede ser un build, una prueba, un despliegue, etc.

Tipos comunes de jobs:

Freestyle Project
Pipeline
Multibranch Pipeline
Maven Project

🔹 Pipeline

Una pipeline es una secuencia de pasos escritos como código (en Groovy) que define cómo construir, probar y desplegar una aplicación.

pipeline {
  agent any
  stages {
    stage('Build') {
      steps {
        sh 'make build'
      }
    }
    stage('Test') {
      steps {
        sh 'make test'
      }
    }
    stage('Deploy') {
      steps {
        sh 'make deploy'
      }
    }
  }
}

🔹 Plugins

Jenkins tiene una arquitectura extensible basada en plugins. Hay miles de plugins que permiten integrarse con:

Git, GitHub, GitLab, Bitbucket
Docker
SonarQube
Slack
Kubernetes
AWS, Azure, GCP

🔄 Cómo funciona Jenkins paso a paso

📦 1. Desarrollador hace un push al repositorio (Git)

Se realiza un commit y push de código a GitHub, GitLab, etc.

📣 2. Webhook dispara Jenkins

Jenkins recibe una notificación vía webhook o por polling.

📋 3. Jenkins analiza y programa el job

Verifica qué job debe ejecutarse según el cambio.
Asigna el job a un nodo disponible (master o esclavo).

⚙️ 4. Se ejecuta el pipeline

Jenkins sigue los pasos del Jenkinsfile:
- Descarga el código.
- Ejecuta el build.
- Corre pruebas.
- Genera artefactos.
- Despliega la app (si se configura).

📊 5. Jenkins guarda resultados

Muestra el historial de builds (exitosos o fallidos).
Envía notificaciones (Slack, correo, etc).
